CloudCompareはGPLライセンスで使えるオープンソースの点群処理ソフトです。
本記事執筆2024年1月時点で公式が提供している最新のバージョンは、2.12.4 (2022/7/14)になります。また2.12.4バージョンは、日本語への変更も可能です。
この記事ではCloudCompareでどのようなことができるのか、また簡単な操作方法をまとめました。参考にしてください。
Cloud Compareとは？
＜引用画像：YouTube 防災テクノロジー研究所＞
Cloud Compareはフランスの開発者Daniel Girardeau-Montautが開発したPointCloudデータ編集可能ソフトです。
無料でPointCloudデータ（点群データ）の編集をすることができます。
CloudCompareは公式サイトよりインストーラーを提供しています。
▼公式サイト Cloud Compare
http://www.danielgm.net/cc/
Cloud Compareでどんなことができるのか？
CloudCompareでは、次のようなことができます。
- レジストレーション（バウンディングボックスマッチング、マニュアル、2点指示、ICP）
- 比較（点群-点群 / 点群-CAD）
- 点群を構成するポイントの座標表示
- 点群の間引き（Sub Sampling)
- 曲率（Curvature）の検出
- 曲率を加味した点群の間引き
- メッシュ作成（ドロネー計算）
- メッシュのスムージング
- メッシュの細密化
- メッシュの計測
- メッシュから体積の計算
（引用：BricsCAD建設部）
PROT1 Cloud Compareの使い方 基本操作

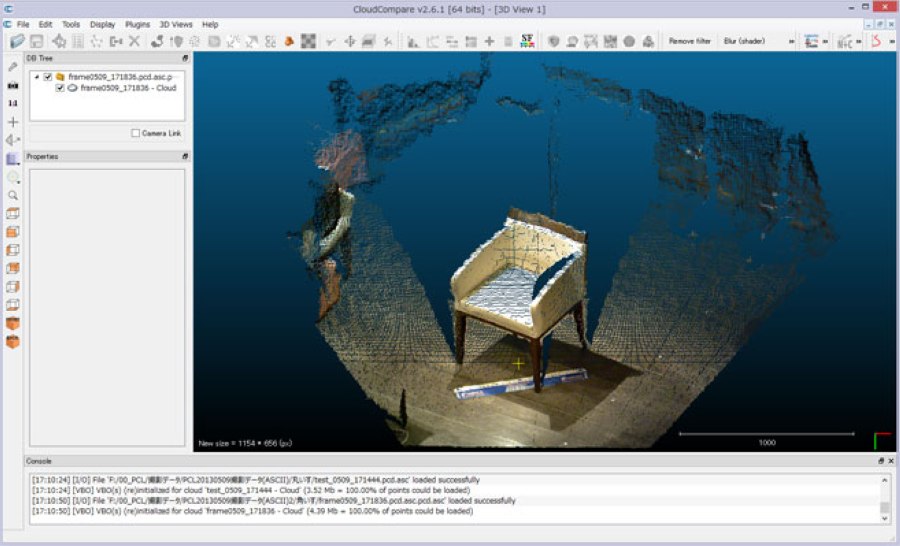

＜引用画像：PointCloudConsortium＞
ここからCloudCompareの基本的な使い方について解説します。
PROT3 ●ファイルの読み込み・書き出し
CloudCompareのファイル形式をまとめました。
PROT4 ファイル形式
- 点群データ
- ASC/PTS、LAS/LAZ、E57、PTX、PCD、 Faro、DP、Riegl
- 三角メッシュ
- PLY, OBJ, STL, OFF, FBX * 専用フォーマット: BIN
- 作業状況の保存（プロジェクト）
- その他のフォーマット
- SfM (Bundler .OUT、Photoscan .psx(future))
- CAO (Autocad DXF、 Aveva PDMS)
- GIS (Shapefile SHP)
- Polylines (SALOME hydro、SinusX、 etc.)
PROT5 インポート（読み込み）手順

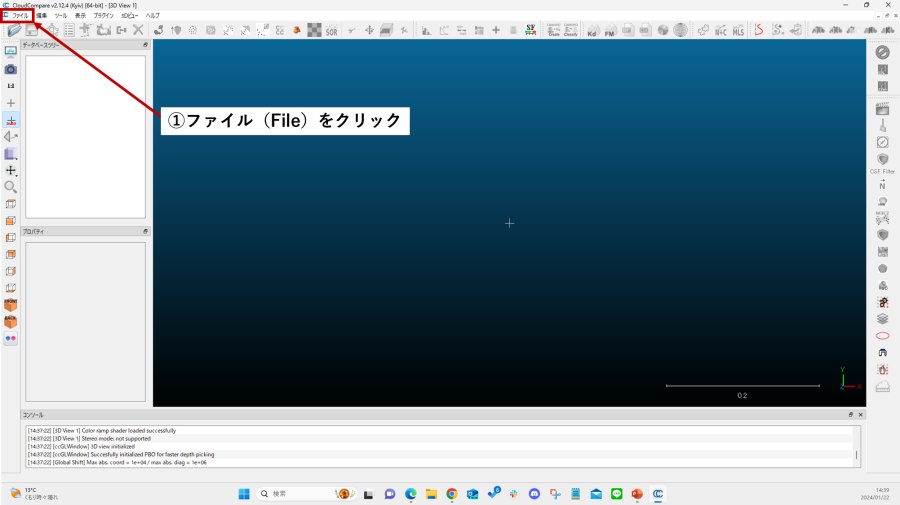

手順①「File」をクリック

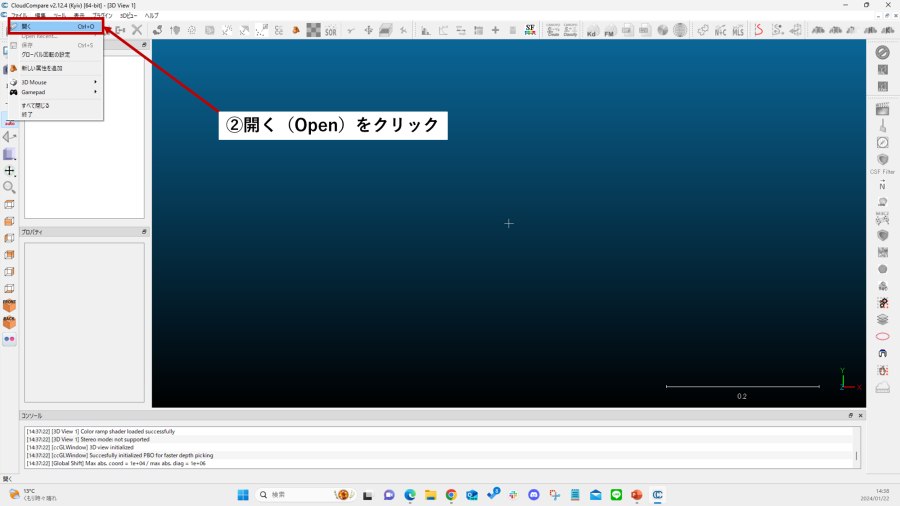

手順②「Open」をクリック
手順③読み込むファイルを選択
PROT6 エクスポート（書き出し）手順
手順①「File」をクリック

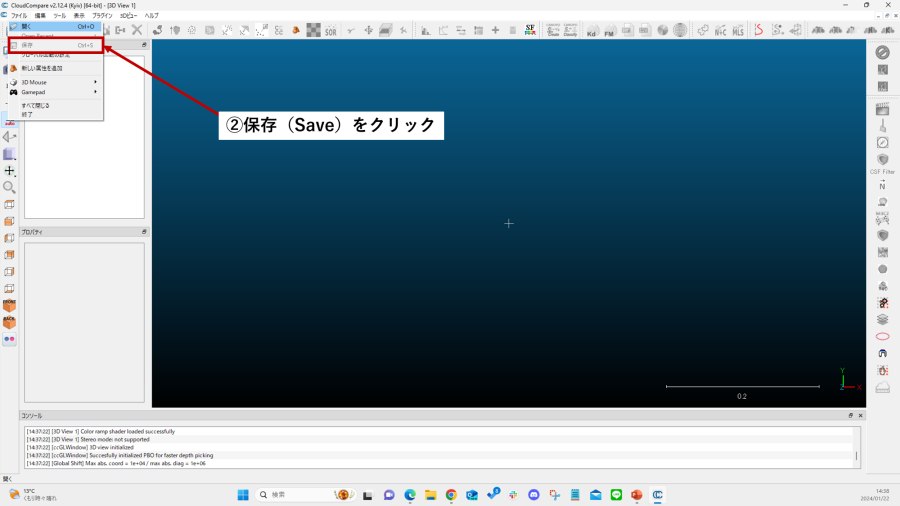

手順②「Save」をクリック
手順③保存先を指定
PROT7 （表）インポート・エクスポート可能な3Dデータ
| インポート可能な3Dデータ | エクスポート可能な3Dデータ |
| *.bin(CloudCompare) *.txt.asc.neu.xyz.pts.csv(ASCII) *.lass.laz *.e57 *.ptx *.ply *.obj *.vtk *.stl *.off *.fbx *.dxf *.shp *.pdms.pdmsmac.mac *.out 各imageファイル *.pn *.pv *.dxf *.soi *.pov *.icm *.georef *.sx *.csv *.dp *.pcd | *.bin(CloudCompare) *.txt.asc.neu.xyz.pts.csv(ASCII) *.lass.laz *.e57 *.ply *.vtk *.shp *.pn *.pv *.pov *.pcd |
表から分かる通り、エクスポート機能ではCAD系のデータ形式（*.obj、*.dxf、*.stl）の書き出しができないので、使用する際には注意しましょう。
PROT8 ●表示の調整方法
左マウスドラッグ … モデルの回転
右マウスドラッグ … 平面移動
マウスホイール（Shift ＋ マウスドラッグ） … ズーム
Ctrl ＋ 右マウスドラッグ … 光源のみ平行移動

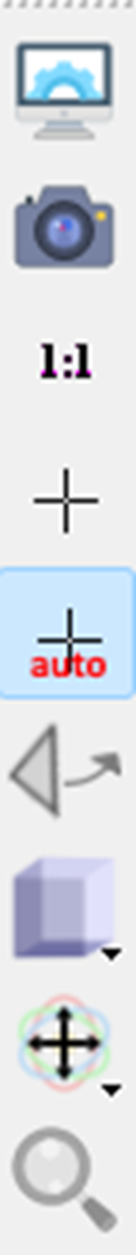

PROT9 ●ビュー設定
カメラ設定
全体表示
回転センター位置を指定
オブジェクトの点群3点を選択して回転
ビューのパース設定（平行投影、透視投影）
回転軸の表示設定（常に表示、動作時のみ表示、常に非表示）
オブジェクトを画面中心に表示

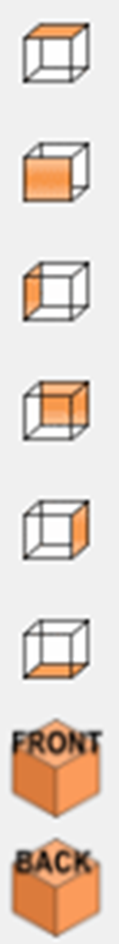

ビューの向き設定（正面、背面、上面、底面、左右面、正面斜視、背面斜視）
PROT10 ●点群データ編集時によく使用する機能

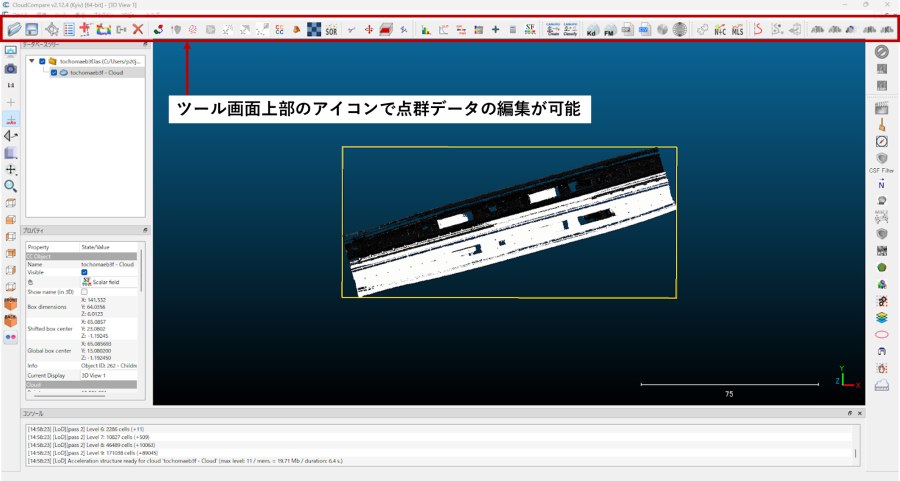

ツール画面上部のアイコンで点群データの編集ができます。
サンプルデータ（[LAS] 都庁前駅 地下3階（ホーム階） 3D点群データ）
Clone
オブジェクトの複製を作る機能
Merge multiple clouds
複数のオブジェクトを統合する機能
Sub Sample a point cloud
点群データの間引き（ダウンサンプリング）を行う機能
Segment
不要の点群データの切り取り、削除を行う機能
Translate/rotate
オブジェクトの回転・移動を行う機能
PROT12 Cloud Compareによる点群メッシュ化
この章では、CloudCompareを使って点群データをメッシュ化していきます。
PROT13 メッシュ化前の準備

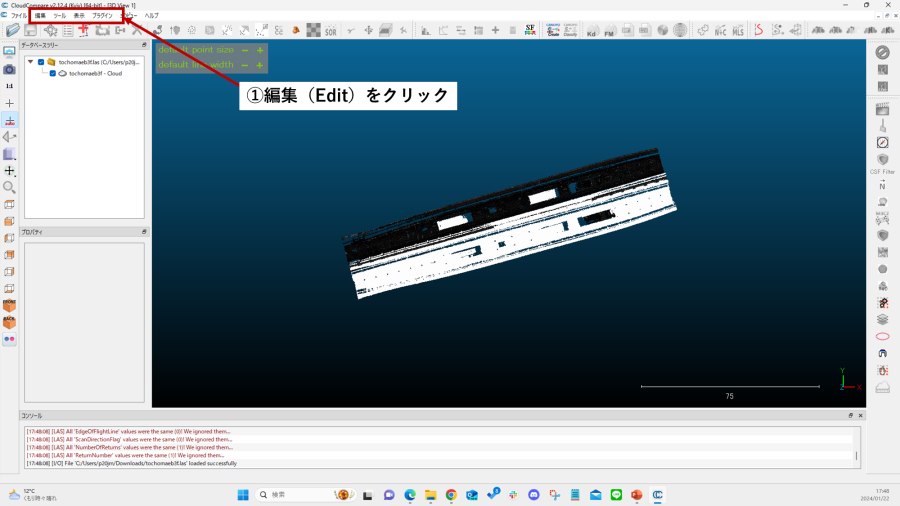

手順①編集をクリックする。

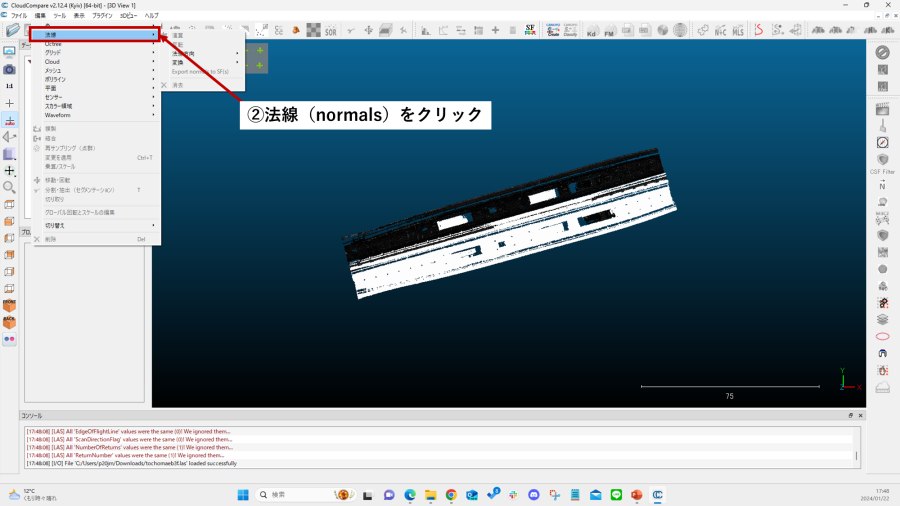

手順②法線を選択する。

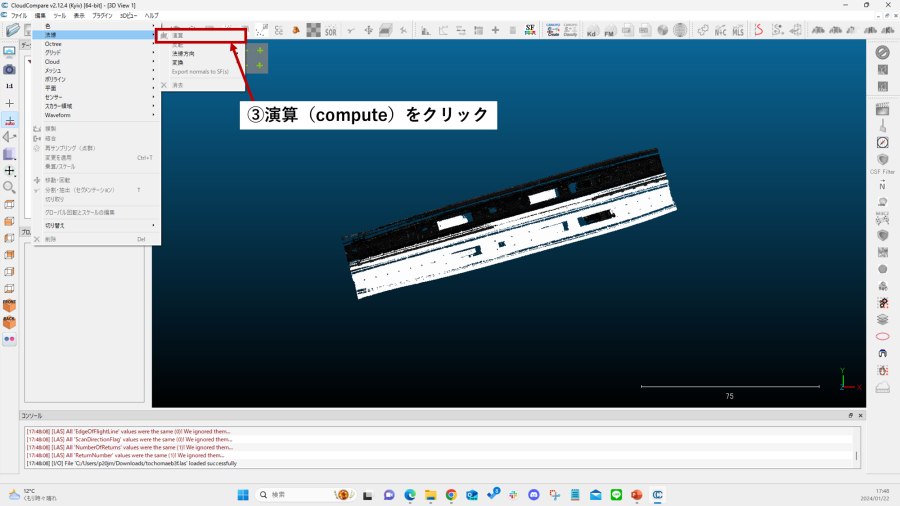

手順③演算を選択する。
設定値はデフォルトのまま。

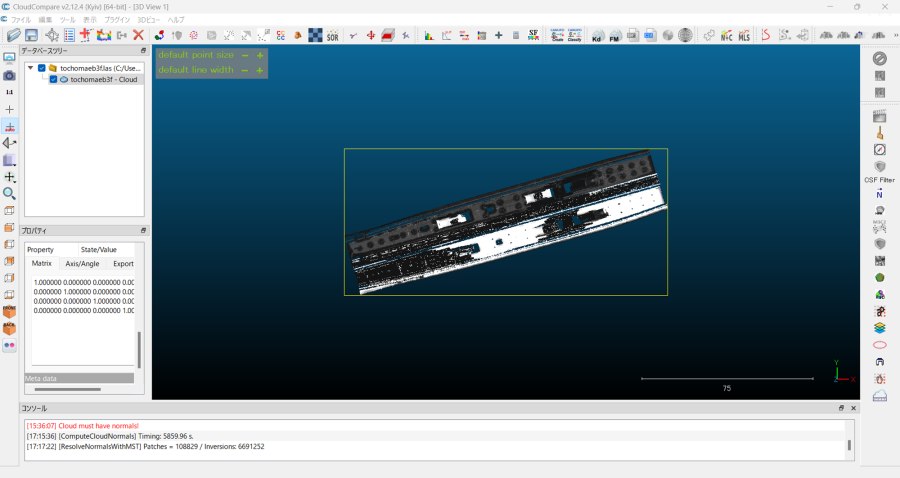

計算されると点群に陰影がついたようになります。
PROT14 メッシュ化

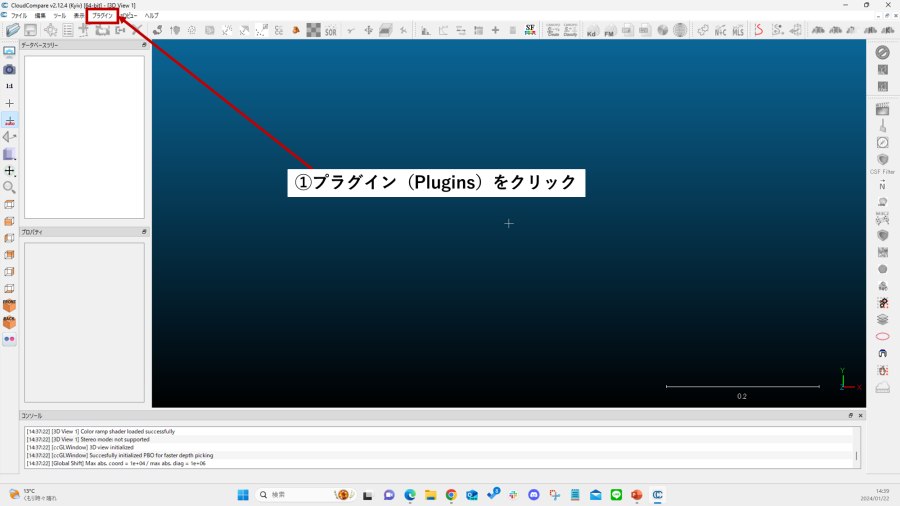

手順①プラグイン（Plugins）をクリックする。

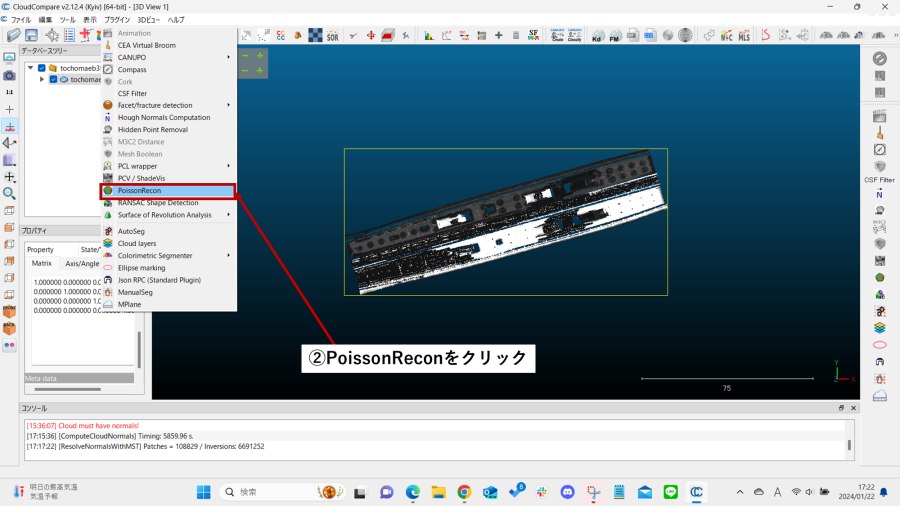

手順②PoissonReconをクリックする。
手順③OKをクリックする。
設定値をデフォルトのまま。
計算が完了すると点群にメッシュが貼られます。
PROT15 まとめ
いかがでしたか？この記事ではCloudCompareでどのようなことができるのかをまとめました。
CloudCompareは無料で多くの機能を備えており、点群データを編集するうえでとても便利なツールです。
点群データを編集できるツールはCloudCompare以外にもありますが、無料でここまでの機能を備えているツールは少ないでしょう。
しかしCloudCompareのみで作業が完結するのは難しいと思うので、MeshLabなどのツールと併用してデータを制作していくといいでしょう。
